一、EXTECH SDL700 简单介绍 ：

SDL700 压力表，即 SD 记录仪系列仪表。此仪表可显示并保存从压力范围为30、150、300 psi 的选装压力传感器获取的压力读数。支持的测量单位包括 bar、psi、Kg/cm2 、mmHg、in Hg、米水柱、英寸水柱、标准大气压、hPA 和 kPA。记录的数据读数保存在 SD 卡中,以便传输到计算机上。此外，RS232 接口允许向计算机传输数据。该仪表在交付前均经过完整测试及校准，只要妥善使用，您便可常年享受其可靠服务。

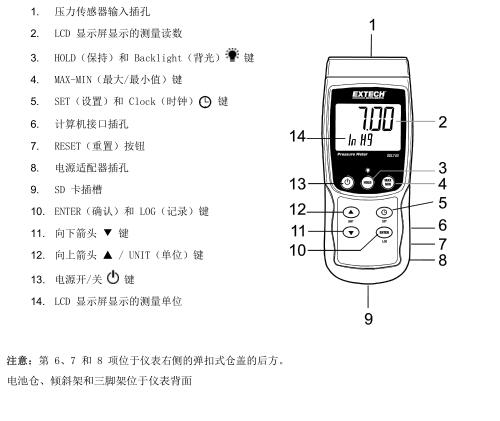

二、EXTECH SDL700 仪表图示 ：

三、EXTECH SDL700 规格特征 ：

显示屏  背光 LCD；LCD 尺寸：52 x 38mm (2 x 1.5”)
状态指示符  超量程蜂鸣声和低电量显示图标
传感器类型  适用 100mV 全量程压力传感器
可用传感器：30、150 和 300psi
测量单位  Bar、psi、Kg/cm2 、hPA、mm Hg、in Hg、米水柱、kPA、英寸水柱、ATP
精确度（米）  ±（0.5% 读数+ 1d） 环境温度为 23°C (± 5°C)时
数据记录仪采样率  自动记录：从 1 秒至 9 小时。
手动记录：将采样率设置为 0 秒。
存储卡  SD 存储卡；1G 到 16GB 大小
数据保持  冻结显示的读数
内存调用  记录并调用最大和最小读数
显示屏更新速率  约 1 秒
数据输出  RS-232 / USB PC 计算机接口
工作温度  0 到 50 ° C（32 到 122 ° F）
工作湿度  最大 85% 相对湿度
电源自动关闭  不活动超过 10 分钟（可禁用）
电源  六 (6) 节 1.5 VDC 电池（选配 9V 交流适配器）
耗电量  常规运行（背光和数据记录仪关闭）：约 5mAdc
背光关闭数据记录仪开启：约 25mAdc
若背光开启，需增大约 12mAdc
重量 343g (0.75 lbs.)，含电池；241g (0.53 lbs.)，不含电池
尺寸  182 x 73 x 47.5mm (7.1 x 2.9 x 1.9”)
接受范围为30,150,300psi（换能器另售）的可互换换能器，
仪表自动感应插入式传感器的量程和校准
显示10种压力单位
用于零功能的偏移调整进行相对测量
可调数据采样率：1秒至8小时：59分钟：59秒
手动存储99个读数，通过2G SD卡存储20M读数
大背光双LCD显示屏
记录/调用MIN，MAX，数据保持，自动关机
配备6节AA电池，SD卡和硬便携包（传感器另售）

四、EXTECH SDL700 操作说明 ：

设置模式
基本设置一览
要查看仪表关于时间、日期和数据记录采样率的当前配置，请短时按下 SET 按钮。仪表现在将快速连续显示配置。如果首次尝试时丢失信息，只需再次按下 SET 按钮，直到显示所有信息。
访问设置模式
1.  长按 SET 按钮至少 1.5 秒，以进入设置菜单。
2.  短时按下 SET 按钮可逐一跳过可用参数。参数类型显示在 LCD 显示屏底部，当前选择的参数类型显示在顶部。
3.  要切换显示参数时，可使用箭头键来更改设置。按下 ENTER 按钮确认更改。
4.  长按 SET 按钮至少 1.5 秒，以退出设置模式。请注意，如果在 7 秒内没有任何键按下，仪表将自动退出设置模式。
5.  可用设置参数如下所示。此列表还提供了其他详细信息：
dAtE  设置时钟（年/月/日；时/分/秒）
SP-t  设置数据记录仪采样率（时/分/秒）
PoFF  自动断电管理（启用或禁用自动断电功能）
bEEP  设置蜂鸣声开/关
dEC  设置数字格式；美国（小数：20.00）或欧洲（逗号：20,00）
Sd F  格式化 SD 存储卡
tYPE  选择压力范围类型（ 2、5、10、20、50、100、200 和 400 Bar ）
设置时钟时间
1. 访问  dAtE 参数。
2. 使用箭头按键更改值
3. 使用 ENTER（确认）键可逐一跳过这些范围。
4. 按住 SET 按钮至少 1.5 秒退出正常工作模式（或只需等待 7 秒仪表将自动切换到正常工作模式）。
5. 即使仪表关机，时钟也将保持准确时间。不过，如果电池电量耗尽，必须在安装新电池后重置时钟。
设置数据记录仪的采样时间（速率）
1. 访问  SP-t 参数。
2. 采样率最短可设置为“0”秒（手动记录模式），最长为 8 小时 59 分 59 秒。
3. 使用 ENTER 按钮浏览小时、分钟和秒位数组，然后使用箭头键更改位数值。
4.  按下 ENTER 按钮确认条目。
5. 按住 SET 按钮至少 1.5 秒退出正常工作模式（或只需等待 7 秒仪表将自动切换到正常工作模式）。
