一、EXTECH 380560 简单介绍 ：

380560高精度毫欧表。这款仪表有七个电阻量程, 分辨率最高可达到 0.01m?。通过四线开尔文线夹连接保证了最佳精度。采用内置的比较仪功能，可以把测量值与最高限值和最低限值相对比。一般用于测量变压器、电机线圈和电脑主板的电阻。本仪表如精心使用，可保证多年的可靠服务。

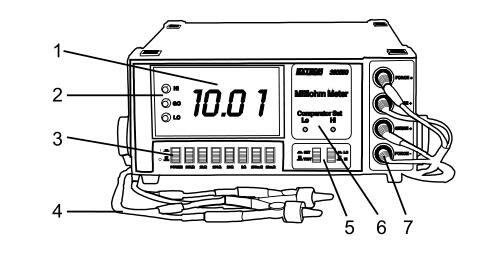

二、EXTECH 380560 仪表图示 ：

EXTECH 380560高精度台式毫欧表

1.  液晶显示屏
2.  HI/LO/GO 状态指示灯
3.  电源和量程按钮
4.  开尔文线夹引线
5.  设置/测试和最高/最低限值按钮
6.  比较仪调整螺丝
7.  开尔文线夹引线输入端子
说明：电源电缆插口和声音提醒按钮位于仪表背面。

三、EXTECH 380560 规格特征 ：

·电路 定制的单芯片 LSI 微处理器电路
·显示屏 20mm (0.8") 2000 计数显示屏
·连接类型 四端子开尔文

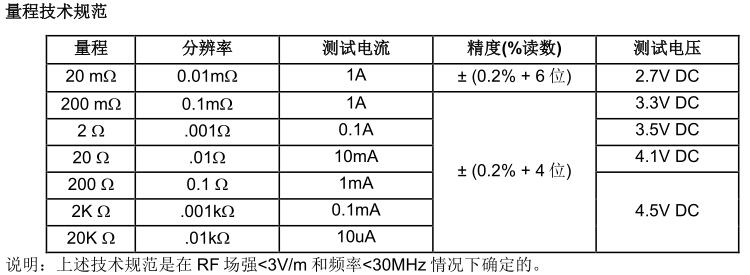

·量程 七个量程(参见下面的列表)
·测试电压 5V 直流
·比较仪 内置的与最高和最低限值的比较测试装置，有蜂鸣器
·测量速度 电阻 1 二、比较器模式 0.5 秒
·调零装置 自动(不需要调整)
·超量程指示 当读数超过量程时，显示屏显示"1____"
·工作温度 0°C 到 50°C (32°F 到 122°F )
·工作湿度 最大值是相对湿度 80%
·电源 110V (380560) 或 220V (380562) ±15%, 50/60Hz
·重量  2.2kg (4.85 lbs)
·尺寸  280 x 210 x 90mm (11 x 8.3 x 3.5")
·更换 Kelvin 引线  380465
·7范围用于宽低电阻测量
·高分辨率为0.01mOhm
·1999计数显示0.8“数字
·带Kelvin夹子连接器的4线测试电缆
·自动归零
·内置比较器，用于Hi / Lo / Go电阻测试或选择

EXTECH 380560高精度台式毫欧表

四、EXTECH 380560 操作说明 ：

测量过程
1. 把开尔文测试引线连接到仪表上。
2. 按下电源按钮，通电。
3. 把设置/测试按钮切换到测试位置。
4. 仪表调零，把测试引线夹到一起，如右图所示。
5. 通过有标签的黑色按钮选择所需的测量范围。如果设备电阻未知，首先从最高量程开始，依次降低量程。
6. 把引线夹到待测试的设备上，如下图所示。
7. 观察显示屏上的读数。
