音频发射频率

130KHz

音频最大测试距离

3公里

线序/故障最大测试距离

300米

最大工作电流

≦70mA

音色

单音调

可测试连接阜

TEST插座: 提供RJ45(8 pin)/RJ11(6 pin)线对测试

RJ45 SCAN插座: 提供RJ45(8pin)音频寻线使用

RJ11 SCAN插座: 提供RJ11(6P/6C/4C/2C)音频寻线使用。

适用电缆线

RJ45网络线Cat 5、5e、6(UTP/STP)、RJ11/12 电话线Cat 3 (6P/2C/4C/6C)

功能选择

5 个按式开关(电源、寻线SCAN/PoE SCAN、线对TEST/FAST TEST、短路/导通Ω、电话极性/电话线状态POL/TEL)

短路/导通测试

1个LED显示 (线路≦300Ω)，同轴电缆线和一般单芯/多芯绞线用鳄鱼夹线测试

输出信号电压

8Vp-p

线序/故障指示

8个LED，快/慢双速测试

网络线带遮蔽指示灯

1个LED

电话线 正/负极性、状态指示

1个双色LED

电信设备和路由器活电测试

有

电压保护

DC 48V

自动关机

约1小时

电池低压指示

6.5V (电源指示灯闪烁)

电池

DC 9.0V (NEDA 1604/ 6F22 DC9V ×1pcs)

外观尺寸 (长×宽×高)

138×80×35 mm

重量

140公克

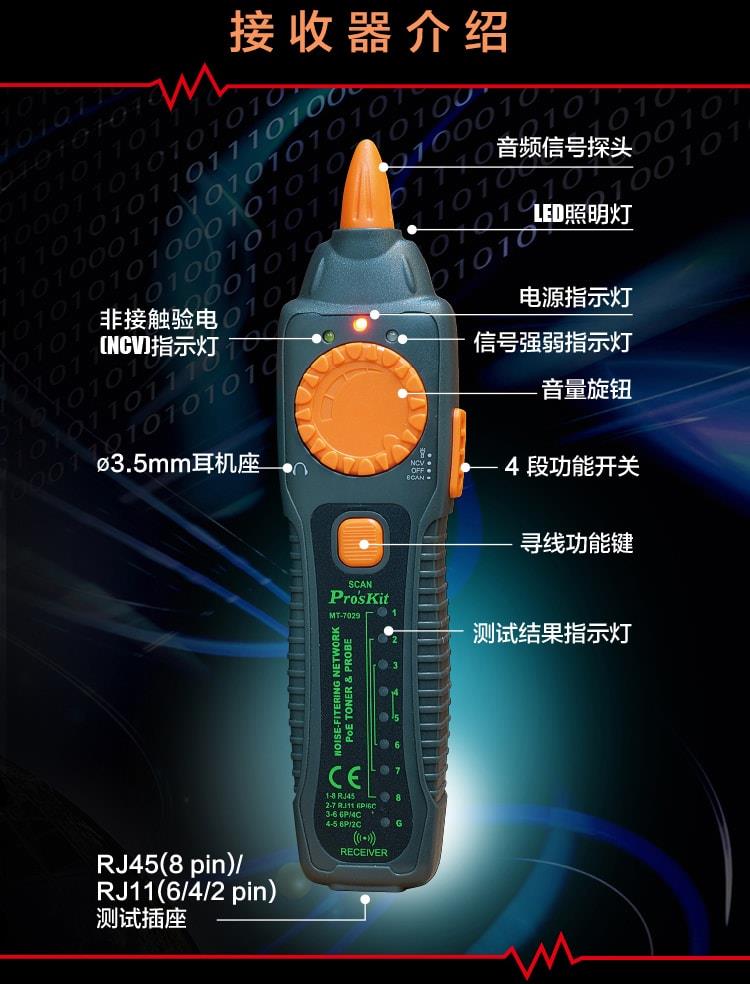

MT-7029 接收器 规格

音频接收频率

130KHz

最大工作电流

≦115mA

可测试连接阜

RJ45(8 pin)/RJ11(6 pin) 共享插座

功能选择

4段滑动开关(LED照明、非接触验电NCV、关机OFF、寻线SCAN)

耳机座

1个

信号强弱指示

1个双色LED & 蜂鸣器

线序/故障指示

8个LED

网络线带遮蔽指示

1个LED

非接触验电(NCV)指示

1个LED (交流90~1000V)

工作照明

1个LED

电源指示

1个LED

电池

DC 9.0V (NEDA 1604/ 6F22 DC9V ×1pcs)

外观尺寸 (长×宽×高)

203×50×32 mm

重量

95公克

配件

RJ45(8pin)网络线、RJ11(6pin)电话线、RJ11(6pin)对鳄鱼夹线、耳机、携存袋、使用手册
