产品综述

5264B通信矢量信号分析仪采用宽频带矢量信号接收技术，解决频谱分析和宽带通信矢量信号接收分析难题，能完成9kHz～6GHz传统扫频频谱分析、和宽带通用矢量调制信号解调分析、GSM、TD-SCDMA、WCDMA、CDMA2000、CDMA 、TD-LTE、FDD-LTE、TD-LTE-A和FDD-LTE-A等多种标准制式信号分析，可应用于各类射频电子设备或部件的科研、生产、计量、维修和教学。

功能特点

• 多功能一体化设计，便于用户使用

• 快速自动化测试

• 多种数字调制格式多种制式的矢量信号分析

• 大动态、高精度的射频信号测量能力

• 丰富的程控接口，方便地实现远程控制及网络升级功能

• 5264B通信综合测试仪内部集成了独立的GSM、CDMA、TD-SCDMA、WCDMA、CDMA2000、TD-LTE、FDD-LTE、TD-LTE-A和FDD-LTE-A等标准制式信号分析?？?/span>

快速自动化测试：

       5264B通信矢量信号分析仪可在射频无线通信用频段9kHz～6GHz的范围内，完成通信矢量信号分析及功率、频率和调制等性能测试，标准的GPIB、USB、TCP/IP等接口能对各种不同设备进行快速自动测试。本产品分析功能全面，非常适合高校教学试验。

对捕捉信号进行多域分析：

5264B通信矢量信号分析仪支持BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM多种调制格式以及各种制式信号的解调分析，可以对EVM、IQ imbalance、phase error、magnitude error、frequency error等调制指标进行分析，提供分析数值并用图形显示。

典型应用

• 测量RF频谱(幅度、频率)

• 分辨相距很近信号

• 多种数字调制格式的矢量信号分析

• 测量RF频谱(幅度、频率)：由于最大输入信号功率为+30dBm，大多数情况下被测信号可直接从仪器输入端口输入。可通过设置合适的中心频率、扫描宽度、分辨率带宽，让信号处于最佳测试状态?？梢灾惫鄣目吹奖徊庑藕诺钠德?、幅度及信号质量。

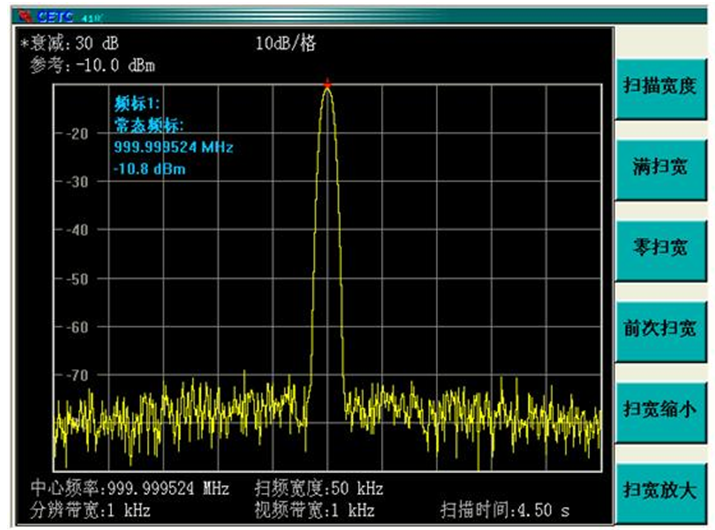

测量信号频率和幅度

测量信号相噪

• 分辨相距很近信号 利用全数字中频实现更高的分辨率，来区分和测量紧靠在一起的信号，其狭窄的波形因数(4：1)有助于测量与载波接近的信号。同时还提高了灵敏度。
