一、EXTECH HDV-TX2 简单介绍 ：

HDV-TX2是一种窄直径相机，可在难以到达的区域中提供高分辨率。两米半刚性不可探测探头（摄像头），具有6mm直径摄像头和60°FOV。配有一个宏观旋钮。HDV-TX2通过贴片电缆（HDV-PC）连接到HDV600 VideoScope。

二、EXTECH HDV-TX2 仪表图示 ：

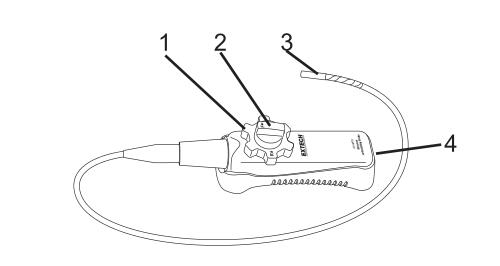

阐明探头说明
1. 铰接旋钮
2. 铰接张力旋钮
3. 铰接摄像机
4. 延伸电缆插座

三、EXTECH HDV-TX2 规格特征 ：

分辨率 640 x 480 像素
长度 2m (6.5)
外径 (外径) 6mm (0.24)
聚焦距离2到 6cm (0.79 到 2.36)
外壳不锈钢
视野60°
指示灯的数量4
灯具输出3500勒克20mm
操作温度‐20 70°C (‐4至 158°F)
贮存温度‐20 70°C (‐4至 158°F)
保修1年
2m半刚性不可探测探头（摄像头）
6mm直径相机，60°FOV，Macro
铰链旋钮
连接到HDV600 VideoScope与补丁电缆（HDV-PC）

四、EXTECH HDV-TX2 操作说明 ：

如果探针扭曲和盘绕, 则铰接方向和方向可能会改变
使用或存储时。re‐orient 探头:
1. 将扩展探针置于平坦曲面上
2. 将张力 "f" 旋钮设置为左侧或释放位置。
3. 将铰接旋钮设置为中心位置, r δ和δ l在水平位置上的标签。
4. 手动将探头和摄像机调整到零度位置。
5. 顺时针旋转铰接旋钮为90°弯曲。
6. 如有必要, 手动调整探头, 使摄像机平整90°铰接的表面
7. 转动铰接旋钮 counter‐clockwise 并确认正确方向.
